DDSY6607插卡式單相預付費電能表

更新：2016-5-24 9:55:21??????點擊：

品牌：???拓強電氣
型號：???DDSY6607

產品介紹

一、概述

DDSY6607型電子式單相預付費電能表，采用先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。

產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。

二、工作原理

1、工作原理圖

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。

電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。

三、規格型號及技術參數：

1、規格型號

規格

型號

精度等級

電壓規格

(V)

電流規格（A）

DDSY6607

1.0

220

5(20)、10(40) 、20（80）

2、主要技術參數：

a、基本誤差:

負載電流	功率因數	百分數誤差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax	1.0	±0.6
0.1Ib≤I<0.2Ib	0.5（滯后） 0.8（超前）	±1.0
0.2Ib≤I≤Imax	0.5（滯后） 0.8（超前）	±0.6

b、氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W，3.0VA；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍： 220V±10%

工作溫度范圍：-25℃~ +65℃

掉電數據存貯時間>20年

四、安裝與使用

1、電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

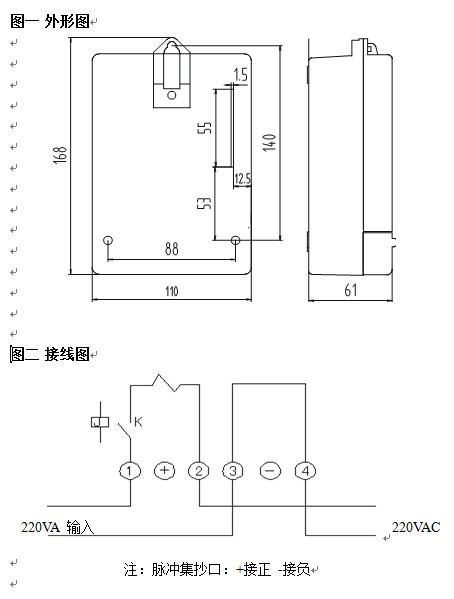

3、按圖一、圖二安裝和接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。

5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。

6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

7、購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用

戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。

8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：剩余金額、購電金額、總購金額、總用電量、用戶編號、常數，拔卡請妥善保存。

9、運行顯示：電表運行過程中，輪流顯示表內剩余金額、購電金額、總購金額、總用電量、用戶編號、常數。

10、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電60秒后，將拉閘3分鐘；如用戶插卡響應可立即恢復供電。

11、囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入，顯示器顯示“Error=10”提示，卡內電量仍有效。

12、預警提醒：當表內剩余電量小于“聲光報警電量”時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電。

13、斷電警告：當表內剩余電量小于“拉閘報警電量”時，“報警指示燈”常亮，液晶上顯示“拉閘”提示符，繼電器拉閘，此時用戶可以將購電卡插入電表一次，電表會合閘，“報警指示燈”繼續常亮，此時用戶應將快去供電部門購電，以免不能及時購電而無法用電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14、購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

15、故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。

五、運輸與貯存

1、表在運輸和拆封時不應受到劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝技術條件》規定運輸儲存。

2、能表應保存在原包裝內，環境溫度為-25℃ ~ +55℃，相對濕度不超過85%，空氣中無腐蝕性氣體的環境中。電能表在貨架上貯存時，整箱疊放高度不超過5箱，拆箱后單只包裝的電能表疊放高度不超過10只。

六、質量保證

電表自出廠日期十八個月內，在用戶遵守本說明書規定要求，鉛封仍完整的條件下，倘發現電表不符合技術條件所規定的要求時，制造廠給予免費修理或更換。

附錄A 電表顯示內容

	顯示序號		液晶顯示內容
上電顯示內容
1		全屏顯示
正常顯示內容
1		剩余金額		XXXXXX.XX 元
2		上次購電金額		XXXXXX.XX 元
3		總購電金額		XXXXXX.XX 元
4		總用電量		XXXXXX.XX kWh
5		用戶編號		NNNNNNNN
6		電表常數		NNNNNN
插購電卡顯示內容
1		購電金額		P= XXXX.XX kWh
2		剩余金額		XXXXXX.XX kWh
3		總電量		XXXXXX.XX kWh
插設置卡顯示內容
1		顯示卡類型		C=05
插清零卡顯示內容
1		顯示清零成功		CE=00
2		清零卡次數為0		Error=12
插查電卡（參數查看卡）顯示內容
1		用戶號		NNNNNNNN
2		電表號		NNNNNNNN
3		聲光報警金額		B1 XXXX.XX 元
4		拉閘報警金額		B2 XXXX.XX 元
5		賒欠限量		XXXXXX.XX 元
6		電價		XX.XX 元
7		電表常數		NNNNNN
8		累計用電量		XXXXXX.XX kWh
9		剩余電量		XXXXXX.XX 元
10		累計購電金額		XXXXXX.XX 元

附錄B錯誤代碼說明

序號	液晶顯示內容	錯誤代碼說明
1	Error=01	讀卡錯誤，兩次讀卡數據不相符
2	Error=02	讀卡數據校驗和錯誤
3	Error=03	開戶后，不允許工廠卡或再次開戶
4	Error=04	卡內用戶編號與表內用戶編號不符
5	Error=05	驗證卡密碼錯誤
6	Error=06	該開戶卡已經在其它表上開過戶
7	Error=07	該表已經開過戶，不允許重新開戶
8	Error=08	卡內用戶編號與表內用戶編號不符
9	Error=09	購電次數不正確
10	Error=10	囤積電量大于10000不允許輸入
11	Error=11	賒欠限量大于100不允許輸入
12	Error=12	系統清零卡次數為0
13	Error=13	超級清零卡次數為0
14	Error=14	預置電量大于200不允許輸入

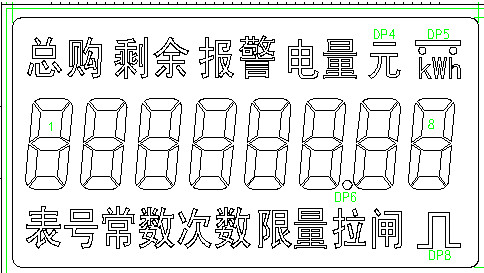

附錄C 液晶效果圖
