隨著供電自動化以及城鄉電網改造的不斷深入，涉及到千家萬戶和用電大戶的電能量管理和抄表計費已成為電力部門關心和重視的熱點問題，在原有的人工手動抄表中已經發展到遠程智能抄表，通過現有的網絡智能化的從遠端把需要的數據采集到一起，那么，在很多必須無人值守的設備或監測點，不適合搭建有線通訊網絡。盡管目前已有通過各種有線，紅外，無線等通訊方式，對電能量進行管理和各種表計數據進行抄錄，但在具體應用和項目實施過程中，都遇到數據抄錄不穩定，施工困難，費用高昂等問題。
我公司長期從事電力自動化，針對以上問題我們開發了成本低、運行穩定、搭建方便的GPRS、網口、光釬、WIFI遠程數據通訊等產品的研制和開發，公司根據目前水電部門的水電管理和表計數據抄錄等技術，開發設計出了針對小區、商場、公寓、廣場、學校、公司監控、農貿市場等場合專用的GPRS遠程電能量管理和表計數據抄錄系列方案，采用先進的計算機網絡技術和無線數據通訊技術，完成各種數據和控制信號的雙向傳輸。本系列方案在同龍電、三星、恒通、威勝、浩寧達、華立、ABB、斯倫貝謝的產品配套使用，以及電力自動化項目改造過程中，獲得用戶廣泛好評。
我公司采用了業內先進的GPRS物聯網技術、及主研制的網口、光釬WIFI技術，與國內多家電表廠家合作推出了基于智能電表遠程管理系統，有著性能可靠、運行費用低廉、功能齊全的優點。已經在國內多家大型企業和房地產開發公司開通運行，反映良好。
第二部分 項目分析
2.1 系統組成
本系統由水電表，云服務器，數據采集器，手機APP，網頁后臺，自助充值終端等組成
2.1.1 (1)電能表：通訊接口采用RS-485 串行總線標準，按照標準的DL/T645-1997,DL/T2007通訊規約通訊，支持抄表、控制和預付費功能。
(2)水表：通訊接口采用RS-485 串行總線標準，按照標準的M-BUS通訊方式通訊規約通訊，支持抄表、控制和預付費功能。
2.1.2 云服務器：阿里云服務器（Elastic Compute Service, ECS），具有自助管理、數據安全保障、自動故障恢復和防網絡攻擊等高級功能。集成負載均衡器后可根據用戶或電表接入數量部署多臺服務器處理（彈性伸縮），消除了單點故障提升系統的可用性，保證服務器穩定、高效運行。
2.1.3 數據采集器：連接服務器和水電表的通訊模塊。由于水電表的RS-485接口無法連接遠程服務器，由采集器把RS-485接口數據轉發到云服務器并將云服務器下發的數據轉發到水電表RS-485接口。
2.1.4 手機客戶端應用（APP）：分Android （安卓） 和 iPhone （蘋果） 端。（1）實時在線查詢當前電量，歷史電量。
（2）實時查詢當前剩余金額，歷史水電使用金額。
（3）在線拉合閘。
（4）欠費提醒，支付寶在線充值。用戶充值成功后實時收到短信通知提醒，客戶端推送充值成功信息。
（5）用戶充值金額可實時到賬企業支付寶或微信公眾號賬戶，申請過程簡單，有經營執照即可申請。
（6）APP實名驗證，只需輸入一次實名信息即可綁定賬戶。身份證號+手機驗證碼實名驗證，保證賬戶安全，信息無泄漏。
（7）騰訊應用寶等各大商店可下載或掃描二維碼下載。一次安裝，后期自動升級。
（8）移動終端和服務器平臺之間采用端到端加密，避免信息在整個傳輸過程中可能的泄漏。
（9）用戶界面簡潔，操作簡單，使用方便。
2.1.5 后臺管理：基于WEB云服務器，安全可靠，運行和處理速度快 ，功能豐富完善。
（1） 網頁版后臺管理系統，無須安裝軟件有瀏覽器就能隨時隨地登錄后臺管理。不限終端，Windows、Mac、Linux、Android、iPhone 一個賬號全部解決。
（2）采集器和水電表設備管理，查看采集器在線狀態，上線/離線時間，在線時間統計，電能表通訊狀態查詢等。
（3）管理員賬戶添加、刪除、權限修改、禁用啟用。記錄管理員登錄時間、IP、地理位置、線路等。
（4）設置水電表的參數、管理用戶檔案、水價電價檔案。
（5）支持抄有功電能、無功電能、電壓、電流、有功功率、無功功率、電價、報警金額，水表使用量，水表剩余金額 等數據。支持DL/T645全部抄表協議。
（6）支持定時抄表，可精確到任何一只表。定時功能支持cron表達式指定時間抄表、間隔時間抄表、工作日抄表、結算日抄表等，滿足任何定時抄表需求。
（7）所有抄表數據的統計、查詢、備份、報表生成、導出到Excel。
（8）預付費水電表在線開戶，充值，發票打印。
（9）非預付費水電表每月結算繳費單打印，發送短信通知。
（10）實時查詢App或自助充值終端訂單支付記錄，充值記錄，對賬單下載。
（11）查詢短信發送記錄。
（12）自助充值終端在線狀態查看、遠程授權、取消授權、遠程截圖、遠程關機、遠程重啟等操作。
（13）歷史數據查詢
（14）系統數據備份、存檔和下載。
（15）遠程控制斷電、合閘等功能。
2.1.6 自助充值終端：
自助充值終端具有自助充值、查詢、打印以及智能管理功能，具備24小時無人值守的自助服務特性，大限度的拓寬了業務辦理渠道、業務場所及大程度的人性化服務，高端、大氣、上檔次。
功能：
（1） 24小時無終端服務。主要功能支持信息查詢、在線充值、刷卡充值，主界面帶時鐘、日歷、節日、農歷等展示。
（2） 信息查詢：可在線查詢電能表用電量和剩余金額（實時從電能表讀?。?。
（3） 在線充值：采用支付寶、微信二維碼收款，自助打印票據。用戶充值金額直接實時下發到電能表，所有過程后臺可查詢。
（4） 刷卡充值：適用于射頻卡電能表，電能表無須接入云服務器通訊。采用支付寶、微信二維碼收款，自助打印票據。充值到用戶卡中刷卡完成充值操作，后臺可查詢記錄。
（5） WEB后臺遠程授權、遠程查看屏幕、遠程控制關機、重啟。遠程修改主界面展示信息（包括公司、Logo、公司介紹、溫馨提示等）。
（6）與支付寶和微信官方簽約后即可實時收款到指定賬戶，簽約過程簡單快速。
（7）終端和服務器之間采用加密協議傳輸，避免信息在整個傳輸過程中可能的泄漏。
（8） 可播放多媒體文件、廣告投放。
第三部分 系統架構
系統基本框架以云服務器為核心。主要分為兩個部分，電能表與采集器通訊方案和云服務應用方案
3.1 電能表與服務器通訊方案：
電能表本身不具備物聯網通訊能力，行業內通過在一定范圍內布置采集器，將多只電能表數據采集到一臺采集器后發送給云端服務器。

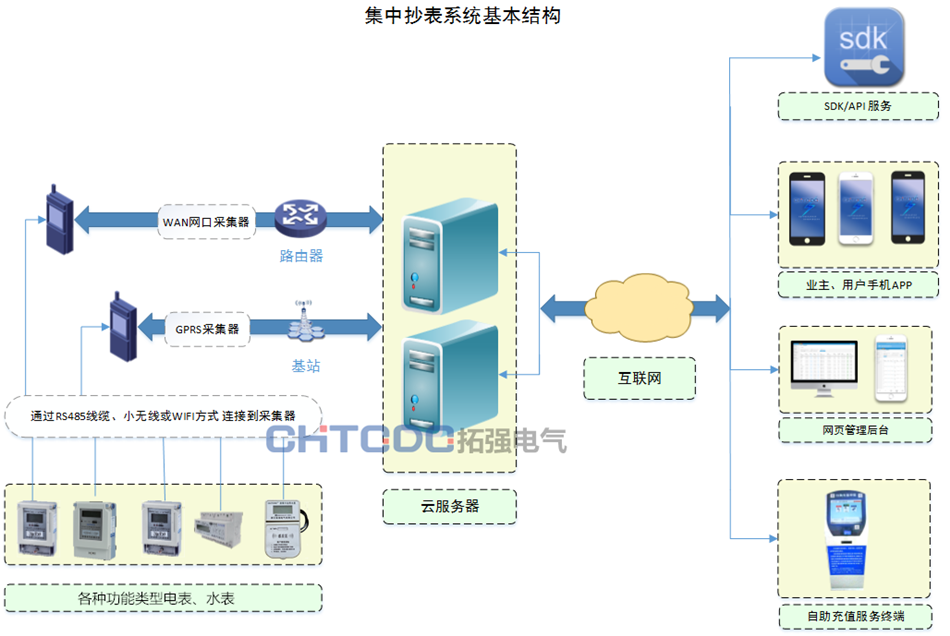

整體方案如下圖所示：

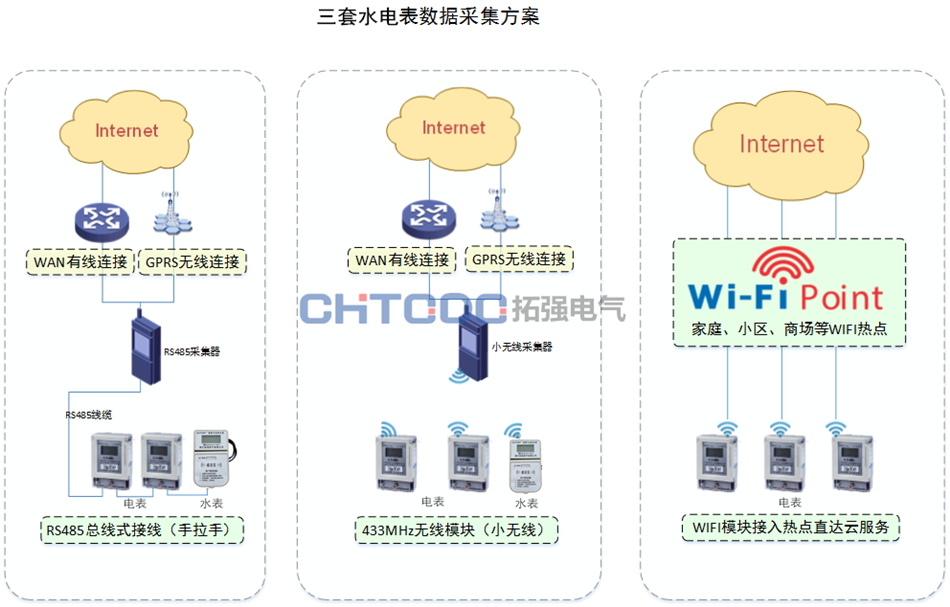

3.1.1 采集器與水電表通訊。

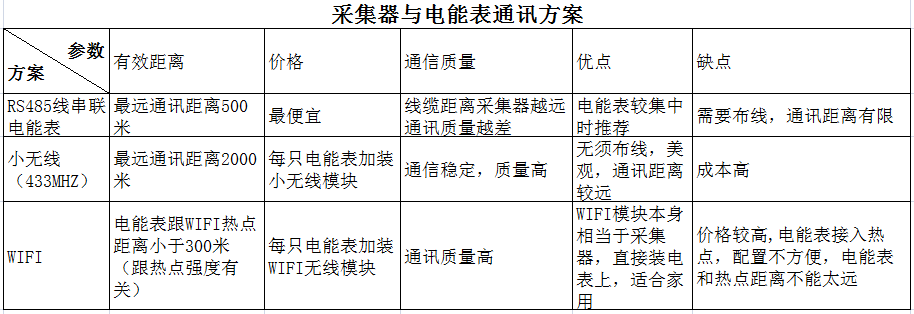

本公司根據不同的業務場景和使用需求提供了三種數據采集方案，系統支持同時使用任意一種或多種組合方案，不同方案對比如下表：
3.1.2 采集器與服務器通訊：
采集器在整個流程中起的是數據中轉/中繼的作用，它一端連接物聯網終端節點，在計算機網絡中僅使用OSI模型中使用數據鏈路層協議傳輸數據。采集器另一端連接服務器節點，使用傳輸層協議傳輸數據。采集器接收服務器端指令轉發的物聯網終端并將物聯網終端的響應轉發回服務器。

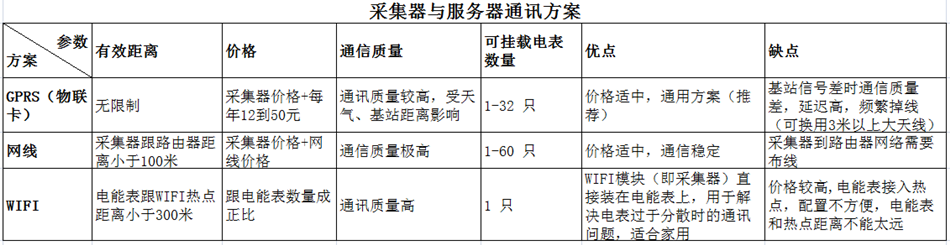

本公司根據不同的業務場景和使用需求提供了三種數據傳輸方案，系統支持同時使用任意一種或多種組合方案，不同方案對比如下表：
備注：
OSI是一個開放性的通信系統互連參考模型，他是一個定義得非常好的協議規范。OSI模型有7層結構，每層都可以有幾個子層。 OSI的7層從上到下分別是 7 應用層 6 表示層 5 會話層 4 傳輸層 3 網絡層 2 數據鏈路層 1 物理層 ；其中高層（即7、6、5、4層）定義了應用程序的功能，下面3層（即3、2、1層）主要面向通過網絡的端到端的數據流。
